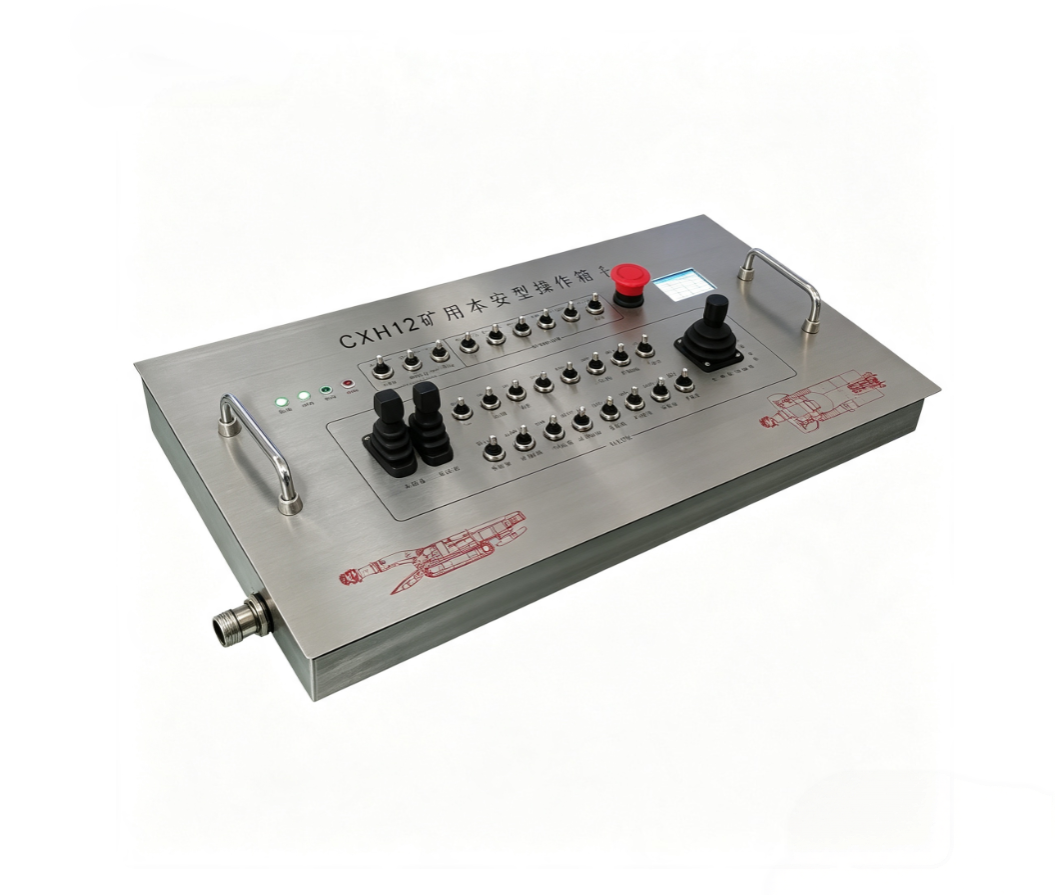

CXH12矿用本安型操作箱
矿用本安型操作箱，煤矿井下本质安全型操作终端，具备 MA 煤安认证，防爆 Ex ib I Mb。用于井下皮带、泵房、工作面就地启停、状态显示，支持 RS485/CAN 总线通讯，本地远程切换。不锈钢壳体，IP54‑IP65 防护，仅输出本安信号，适配煤矿自动化集控系统，操作检修方便。
产品咨询热线
产品详细
矿用本安型操作箱是煤矿井下本质安全型人机操作终端，取得 MA 煤安标志，防爆标志Ex ib I Mb。依靠电路限流限压，把电路能量限制在不会引爆瓦斯、煤尘的水平，外壳不做隔爆腔体，属于纯本安设备，区别于隔爆兼本安控制箱。
一、适用环境
适用于煤矿井下存在甲烷、煤尘爆炸危险场所，用于皮带、泵房、工作面、掘进设备就地操控；工作条件：温度 0～40℃，湿度≤95%（25℃），大气压力 80‑110kPa，无强烈腐蚀、无直接淋水、无剧烈冲击振动。
二、主要功能
- 就地操作：按钮、旋钮、触摸屏，实现设备启 / 停、切换、急停，本地现场控制。
- 状态显示：液晶屏、指示灯，展示设备运行、故障、保护参数，声光报警提示故障。
- 信号交互：采集开关量、模拟量信号；通过RS485、以太网、CAN 总线和井下分站、PLC、上位集控室通讯，实现本地‑远程双控切换。
- 数据上传：把现场工况上传地面监控中心，适配煤矿智能化无人值守系统。
三、结构与硬件特点
- 外壳：不锈钢壳体，防腐防尘，防护等级一般 IP54‑IP65，壁挂式安装，体积轻薄，重量轻，不需要厚重隔爆外壳。
- 供电：外接本安直流电源（DC12V/18V/24V），严禁接入非本安高压；内部电路做电源隔离、信号隔离处理。
- 操作部件：功能按钮、转换开关、急停按钮、本安触摸屏；配置多组电缆引入接头，具备防拔脱结构。
- 接口：开关量输入输出、模拟量接口、网口、485 口，可扩展可编程逻辑功能（可编程型）。
⚠️重要区分：本安操作箱本身只能输出本安信号，不能直接驱动电机、大功率负载；指令传给隔爆控制箱 / PLC，再由后者驱动大功率设备。
四、核心产品特点
- 防爆安全：本质安全防爆，电路限制电火花能量，不会引爆井下爆炸性混合物，无需隔爆外壳，重量轻，安装灵活。
- 操控灵活：支持就地操作、远程集控切换，急停功能可靠，适合现场人员就近操作设备。
- 通讯能力强：多总线接口，接入煤矿自动化系统，实现数据上传、远程监控。
- 环境适应性强：抗粉尘、防潮、抗干扰，适合井下恶劣工况。
- 维护方便：外壳无隔爆接合面，检修简单；必须配套本安关联电源，满足本安参数匹配。
五、常用型号举例
CXH‑12、CXH‑18、KXH24 矿用本安型操作箱（可编程）。
一、技术参数表
| 产品名称 | CXH12 矿用本安型操作箱 |
| 防爆型式 | 本质安全型 "Ex ib I Mb" |
| 工作电压 | DC 12V～24V（本安电源供电） |
| 工作电流 | ≤ 200mA |
| 操作方式 | 按键/按钮操作，状态指示灯显示 |
| 输出信号 | 开关量/RS485（Modbus） |
| 防护等级 | IP65 |
| 外壳材质 | 工程塑料/不锈钢（按需） |
| 环境温度 | -10℃～+60℃ |
| 适用场所 | 煤矿井下有瓦斯、煤尘爆炸危险的场所 |
二、选型对照
| 对比项 | 本安型操作箱（本产品） | 普通操作箱 |
| 防爆能力 | ExibI，可用于井下瓦斯煤尘环境 | 无防爆认证，井下禁用 |
| 供电方式 | 本安直流电源，限能安全 | 普通电源 |
| 防护等级 | IP65，防水防尘 | 较低 |
| 适用场合 | 井下设备就地启停、参数设定与状态指示 | 地面非防爆场合 |
三、适用工况
用于煤矿井下设备的就地操作与控制，实现启停、复位、参数设定与运行状态指示，与本安监控分站/控制系统配套使用。需与指定本安电源配套。
四、防爆认证与质保说明
防爆认证：取得煤矿矿用产品安全标志证书（MA 标志），可用于井下瓦斯、煤尘爆炸危险环境。
质保政策：自发货之日起质保 12 个月；质保期内非人为损坏免费维修或更换。
技术服务：提供选型指导、安装调试与长期技术支持。
