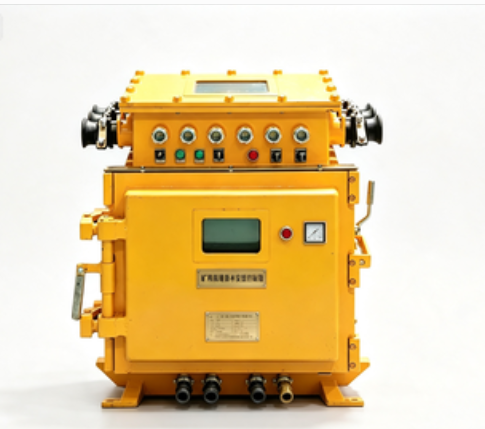

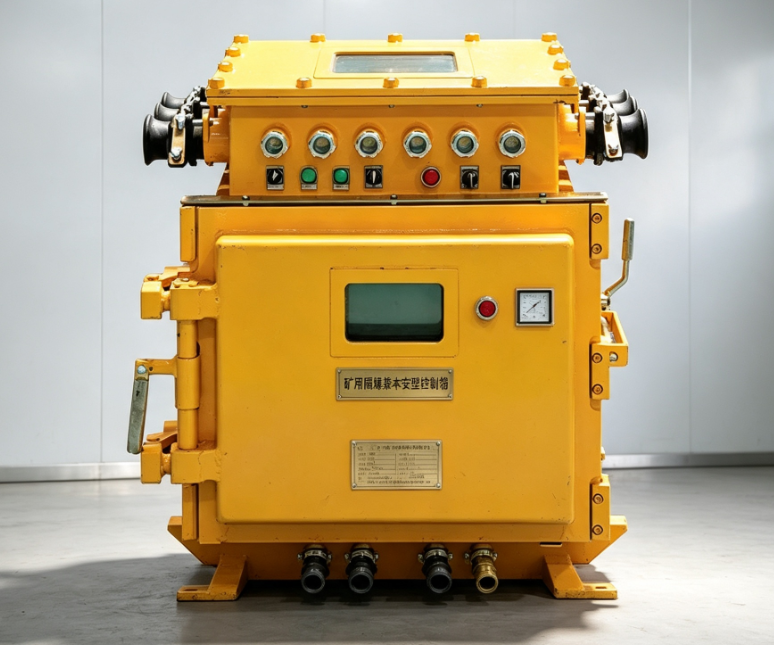

矿用隔爆兼本安型控制箱

矿用隔爆兼本安型控制箱，是煤矿井下高危环境专用电气控制设备，隔爆外壳承受内部爆炸，本安回路实现安全信号控制，主要用于井下水泵、风机、输送机、掘进配套设备的启停、保护与信号控制，满足煤矿爆炸性瓦斯‑煤尘环境安全使用要求。

核心概念

• 隔爆部分（Ex d）：主强电回路放置在厚重隔爆壳体内。如果箱体内部发生电弧、爆炸，外壳可以承受爆炸压力，阻止内部火花引燃箱体外部井下瓦斯、煤尘。
• 本安部分（Ex ia/ib）：控制、信号、通讯回路为本安电路，限制回路电压、电流能量，回路本身不会产生足以引爆瓦斯的火花。

隔爆外壳承载强电，本安回路负责弱电信号，二者结合就是隔爆兼本质安全型。

主要功能

1. 设备启停控制：对井下潜水泵、局部风机、皮带机等设备实现手动 / 自动启停；
2. 综合保护：过载、短路、断相、漏电闭锁、过温保护，故障声光报警；
3. 本安信号接口：接入传感器（液位、瓦斯、压力），接收本安型传感器信号；
4. 联锁控制：实现风机闭锁、水泵液位自动启停、设备联动；

5. 通讯输出：RS485，可接入煤矿井下监控系统，上传运行状态、故障信息。

结构特点

1. 壳体：铸钢 / 钢板焊接壳体，一般为矿用黄灰色，法兰隔爆接合面，螺栓紧固，防爆间隙严格达标；
2. 观察窗：钢化玻璃观察窗口，可外部查看指示灯、仪表；
3. 操作件：隔爆型按钮、转换开关；内部本安与非本安电路严格隔离布线；
4. 引入装置：专用防爆电缆喇叭嘴，电缆进出密封，防止爆炸气体窜入箱体。

适用环境

• 煤矿井下含有甲烷、煤尘爆炸性混合物的危险场所；
• 井下泵房、掘进工作面、巷道排水、局部通风配套控制。

一、技术参数表

二、选型对照

三、适用工况

用于煤矿井下皮带运输机、风机、水泵、绞车等设备的启停控制与保护，具备隔爆外壳与本安输出，可就地操作或接入监控系统远程控制。需按现场电压等级与控制回路定制。

四、防爆认证与质保说明

防爆认证：取得煤矿矿用产品安全标志证书（MA 标志），隔爆兼本安型，可用于井下瓦斯、煤尘爆炸危险环境。

质保政策：自发货之日起质保 12 个月；质保期内非人为损坏免费维修或更换。

技术服务：提供选型指导、现场安装调试与长期技术支持，可按控制回路与保护要求定制。

咨询热线：13379068628。
