PLC自动化控制柜_触摸屏+按钮站操作成套

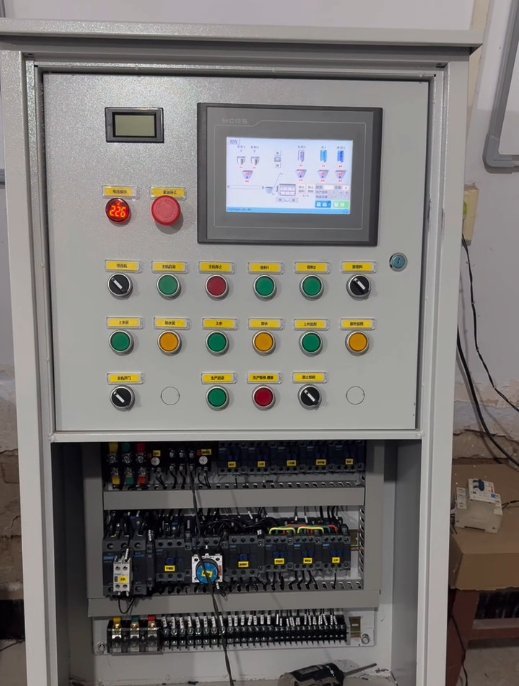

这台柜子是典型的"操作在上、动力在下"布局：上半部分是操作面板，7寸触摸屏负责画面监控和参数设定，左边配一块数显表看实时电压电流，红色急停和电源指示放在最顺手的位置，下面几排带标签的按钮对应水泵启停、阀门开关、模式切换这些日常操作；下半部分是动力区，接触器一排排压在导轨上，热继电器、中间继电器、接线端子按回路分区，每个端子都有线号管，打开柜门就能对着图纸查线。这种布局的好处是值班人员不用开柜门，在面板上就能完成绝大部分操作，检修的人开下门又有完整的动力区空间。

适合哪些控制场合

这套结构的控制柜用得最广的是水泵站和供水系统：几台水泵轮换运行，触摸屏上做一泵一窗的压力、电流画面，配压力变送器做恒压供水，夜间低谷自动切小泵节能。类似的还有污水处理的多池阀门联锁、生产线的输送和升降段、车间的风机和除尘组。只要点数在几十个点以内、回路不复杂，一台柜体装下PLC、触摸屏和低压元器件就能成套交付；点数再多或者动力回路大，就做主控柜加分配柜的组合。

元器件与工艺要求

柜内元器件按用户习惯选正泰、德力西或施耐德系列，接触器按电机额定电流放大一档裕量选型，热继电器逐台整定。工艺上严格执行强弱电分区：PLC的24V信号线、通信线单独走线槽，与220V/380V动力线分层敷设，交叉处垂直跨过；模拟量信号用屏蔽双绞，屏蔽层单端接地。每个端子、每根导线都套线号管，图纸、线号、实物三者对得上，这是后期检修省不省心的关键。

程序组态与出厂试验

PLC程序和触摸屏画面由我们的电气工程师按用户工艺编写，常用逻辑（轮换、联锁、故障记忆、手自动切换）在出厂前全部模拟动作一遍：按钮逐个按、指示灯逐个亮、急停分闸逐路试，整柜通电老化24小时后发货。到现场后工程师负责接线和调试，把传感器量程、电机额定参数、保护定值按实际负载整定好，并对值班人员做操作培训和常见故障处理交底。

PLC控制柜定制方案与报价，联系陕西赛维智信科技有限公司：13379068628（索经理）/ 15349267199（张经理），提供工艺要求或点数表即可出配置清单与预算。
