矿用本安型压力传感器
矿用本安型压力传感器 GPD 系列，MA 煤安认证，防爆 Ex ib I Mb。用于煤矿液压支架、泵站、瓦斯管道、通风风压压力监测，输出 4‑20mA/RS485 信号，不锈钢外壳，抗震动抗过载，接入煤矿监控系统，实现压力实时采集超限报警。
产品咨询热线
产品详细

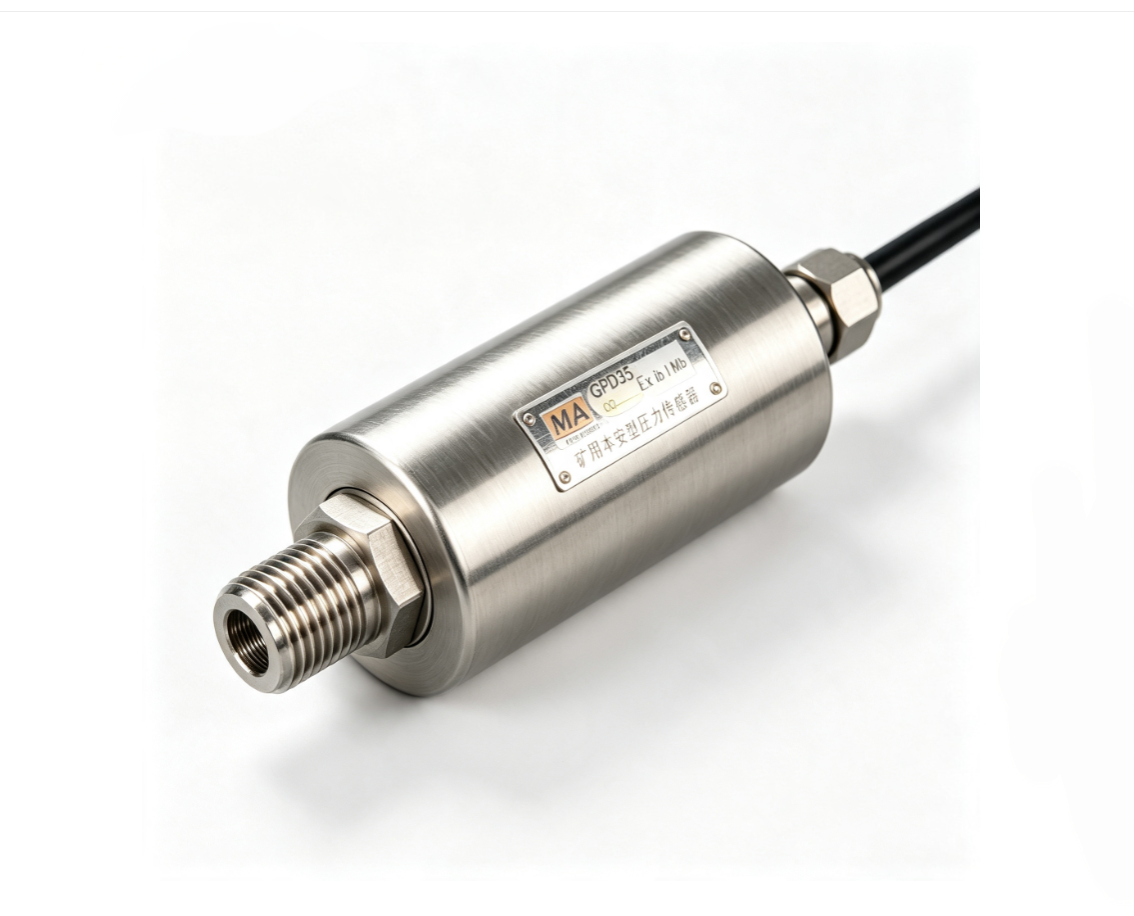

矿用本安型压力传感器
矿用本安型压力传感器（常称 GPD 系列），是煤矿井下本质安全型检测仪表，具备MA 煤安标志，防爆标志Ex ib I Mb，用于井下气体、液体压力采集，把压力物理量转换成标准电信号上传监控系统。
一、适用环境
适用于煤矿井下存在瓦斯、煤尘爆炸危险场所；工作条件：温度 0～40℃，相对湿度≤95%（25℃），大气压力 80‑106kPa，无强腐蚀，可承受振动冲击。
二、主要用途
- 液压支架压力监测：综采工作面支架立柱、单体支柱压力，监测支护工作阻力，预警顶板冒落风险。
- 泵站乳化液压力：乳化液泵站管路压力检测。
- 气体管道监测：瓦斯抽采管道、压风管路、通风风压测量。
- 水路监测：井下排水、水泵进出口水压检测。
- 信号接入煤矿监控分站、PLC、本安操作箱，地面平台查看压力数据、超限报警。
三、工作原理
采用压阻式敏感芯片，压力作用在隔离膜片，芯片发生形变，转换为微弱电信号；电路做温度补偿、信号调理，输出标准 4‑20mA 模拟信号或 RS485 数字信号；整机为本安电路，限制电火花能量，不会引爆井下爆炸性气体。
四、硬件与技术特点
- 外壳材质：全不锈钢壳体，防护等级 IP65‑IP67，耐粉尘、防潮抗腐蚀。
- 供电：本安直流供电 DC12‑24V，必须搭配本安电源，不可接入非本安高压。
- 量程范围：可选，风压千帕级；液压支架常用 0‑25MPa、0‑40MPa、0‑60MPa。
- 输出信号：4‑20mA 两线制、RS485（Modbus）数字信号，方便接入煤矿自动化系统。
- 压力接口：M20×1.5、KJ10、KJ16 矿用快装接头，安装便捷。
- 性能优势：精度 ±0.5% FS，抗冲击过载，温度漂移小，长期稳定性好，抗电磁干扰。
五、常用型号
GPD0.5、GPD2.5、GPD35、GPD40、GPD60 矿用本安型压力传感器（数字 / 模拟输出）。
一、技术参数表
| 产品名称 | 矿用本安型压力传感器 |
| 防爆型式 | 本质安全型 "Ex ib I Mb" |
| 工作电压 | DC 12V～24V（本安电源供电） |
| 工作电流 | ≤ 100mA |
| 测量范围 | 0～6MPa（按型号定制） |
| 输出信号 | 4-20mA / RS485（Modbus） |
| 测量精度 | ±1% FS |
| 防护等级 | IP65 |
| 环境温度 | -10℃～+60℃ |
| 适用场所 | 煤矿井下有瓦斯、煤尘爆炸危险的场所 |
二、选型对照
| 对比项 | 本安型压力传感器（本产品） | 普通压力变送器 |
| 防爆能力 | ExibI，可用于井下瓦斯煤尘环境 | 无防爆认证，井下禁用 |
| 供电方式 | 本安直流电源，限能安全 | 普通直流供电 |
| 输出信号 | 4-20mA/RS485，接入监控分站 | 信号类型多样 |
| 适用场合 | 井下液压支架、泵站、管网压力监测 | 地面非防爆场合 |
三、适用工况
用于煤矿井下液压支架、乳化液泵站、供水管网、风压管网等场所的压力连续监测，信号接入煤矿安全监控系统/分站，实现远传与超限报警。需与指定本安电源及监控分站配套使用。
四、防爆认证与质保说明
防爆认证：取得煤矿矿用产品安全标志证书（MA 标志），可用于井下瓦斯、煤尘爆炸危险环境。
质保政策：自发货之日起质保 12 个月；质保期内非人为损坏免费维修或更换。
技术服务：提供选型指导、安装调试与长期技术支持。
