ABB多传动变频控制柜_一柜多机成套

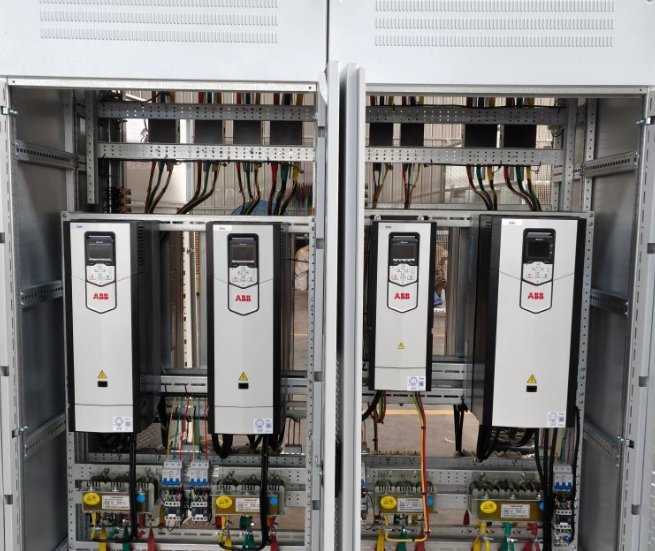

一条生产线上七八台电机，如果每台都单独配一个变频柜，配电室里摆一排柜子，进线电缆、控制线、空调全都要重复做一遍。多传动变频控制柜解决的就是这个问题——在一台柜体里装多台变频器，共用进线开关、控制电源和散热系统，现场只需要接电机电缆和信号线。我们做的多传动柜以ABB ACS530、ACS580系列为主，图里这套是四台传动的布局：上层进线和熔断器，中层传动单元，下层端子和馈线，分区清楚，检修的时候开一扇门就能看到全部接线。

多传动柜适合什么场合

最典型的用法是流水线和物料输送系统：输送、提升、摆动这些工序的电机功率都不大，几台到十几台，集中控制在逻辑上也好做联锁——比如上游停机下游跟着停，一个PLC把整条线的信号都收进柜里。水处理的多泵组、暖通系统的多风机、车间的排风和除尘组，也都是多传动柜的用武之地。单台功率超过75kW的，散热和电缆成本就值得单独拉柜了，不建议硬挤在一台柜里。

柜内布局与散热设计

多传动柜的散热是设计的核心。每台变频器的损耗功率按额定的3%左右估，四台30kW传动加起来就近4kW发热，相当于一台小暖风机在柜子里。我们的做法是按传动数量核算总发热，选够风量的风道通风或者柜顶空调，进风加过滤棉，粉尘大的现场按季度换滤棉。传动单元之间留出横向间距，不要贴着装——ABB的说明书上对壁挂间隙有要求，挤在一起夏天集体降容，跳闸了还查不出原因。

布线与联锁

柜内布线严格执行强弱电分区：变频器输出电缆走柜体一侧，模拟量信号和通信线走另一侧，交叉的地方垂直跨过。每台传动配独立的输出电抗器（电机电缆超过50米时必配）。联锁逻辑在出厂前按用户工艺写进PLC，主急停、分急停、故障联锁逐一模拟动作，整柜通电老化48小时再发货。到现场后工程师带载调试，把加减速时间、PID参数按实际负载整定好，培训值班电工正常操作和常见报警处理。

ABB多传动变频柜方案与报价，联系陕西赛维智信科技有限公司：13379068628（索经理）/ 15349267199（张经理），提供配电系统图即可出初步配置与预算。
