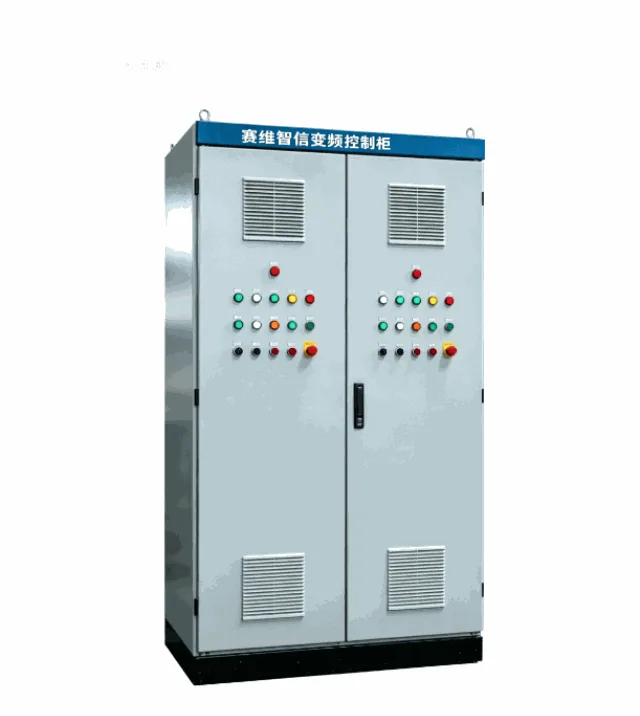

高压变频柜
产品详细
赛维智信高压变频柜核心功能特点
一、无级变频调速，显著节能降耗
1. 实现电机0~50Hz无级调速，针对水泵、风机类变流量负载，按需匹配转速，相比工频恒速运行可节电20%~45%，大幅缩减工矿企业长期电费支出。
2. 自带软启动、软停机功能，启动电流控制在电机额定电流1.2倍以内，无工频直启6~8倍冲击电流，避免电网压降、电机绕组老化；水泵停机可消除水锤效应，保护管道与阀门。
3. 可选一体化工频旁路模块，设备故障时自动切换至工频回路，生产设备不停机，保障产线连续运转。
二、三十余项全维度安全保护
集成完备故障防护机制，实时监测设备运行状态，触发故障自动声光报警、停机锁存并留存故障代码：
· 电气类：过压、欠压、过载、过流、缺相、单元击穿、接地短路、谐波超标保护；
· 温感类：功率单元超温、柜内环境高温、散热风机故障预警；
· 联锁类：柜门安全联锁、光纤通讯中断、冷却系统故障保护；
整机高压回路符合国标绝缘耐压标准，强弱电分区隔离，杜绝漏电、击穿安全隐患。
三、智能数字化控制，支持远程运维
1. 标配10寸彩色液晶触控屏，全中文可视化界面，实时展示电压、电流、运行频率、单元温度、负载曲线等数据，操作简单直观。
2. 双控制模式：柜体本地手动启停+中控远程信号自动控制；支持Modbus-RTU工业通讯协议，可无缝对接厂区DCS、PLC工控系统。
3. 数据存储追溯：自动保存近千条运行日志、故障记录，支持数据导出，方便设备运维排查；可选云端远程监控模块，手机/电脑远程查看运行状态、修改参数、接收故障推送。
4. 闭环自动运行：可设置恒压、恒流量、定时启停曲线，实现泵房、通风系统无人值守全自动调控。
四、模块化架构设计，易维护、高稳定
1. 功率单元独立模块化布局，单台单元故障可单独旁路，无需整机停机检修；单元插拔式安装，现场快速更换，降低停机维修时长。
2. 分层独立风道强制风冷散热系统，大功率散热风机适配高温配电室，避免设备高温降容运行。
3. 柜体标准防护IP30，户外场景可定制IP54防雨防尘柜体；高低压回路物理分隔布线，加装屏蔽抗干扰组件，适配矿山、冶金强电磁干扰工况。
4. 整机出厂完成72小时满载老化测试，核心功率元器件选用工业级器件，平均无故障运行时长超80000小时。
五、多场景适配，支持非标定制
1. 电压全覆盖：3kV、6kV、10kV标准机型，适配200kW~12000kW大功率高压异步电机；
2. 通用适配负载：供水/排水泵、锅炉引风机、矿山主扇、皮带输送机、球磨机、压缩机等轻重载设备；
3. 定制化方案：户外防爆变频柜、紧凑型小空间柜体、一拖多同步变频系统、软启动+变频一体化成套设备；
4. 恶劣环境适配：可选内置除湿、防尘过滤装置，满足高粉尘、高湿度、高低温厂区使用需求。
六、附加实用优化功能
1. 内置谐波抑制单元，自动改善电网电能质量，规避谐波超标带来的供电罚款；
2. 可选配能耗制动单元，适配提升机、倾斜皮带机等势能负载，实现快速平稳制动；
3. 分级密码权限管理，区分运维、管理员操作权限，防止非专业人员误改参数；
4. 参数一键备份/恢复功能，设备检修、更换后快速还原运行方案，缩短调试周期。
配套厂家专属优势
赛维智信作为源头厂家，可根据客户电机参数、现场配电室工况一对一出具变频成套方案；设备出厂附带完整接线图纸、操作手册；全国上门安装调试，整机长效质保，7×24小时线上远程技术支持，终身原厂配件供应与设备升级改造服务。
一、技术参数表
| 额定输入电压 | AC 380V（三相），允许波动 ±15% |
| 额定频率 | 50Hz / 60Hz |
| 适配电机功率 | 0.75kW ～ 630kW（可并联扩容） |
| 输出频率范围 | 0 ～ 500Hz 连续可调 |
| 调速精度 | 数字设定 ±0.01%，模拟设定 ±0.1% |
| 过载能力 | 150% 额定电流 60s；180% 额定电流 2s |
| 控制方式 | V/F 控制、矢量控制、转矩控制 |
| 制动方式 | 能耗制动 / 回馈制动（可选） |
| 防护等级 | IP40（可定制 IP54 / IP55） |
| 冷却方式 | 强制风冷 |
| 通讯接口 | 标配 Modbus-RTU，可选 Profibus / Profinet / Ethernet |
| 显示与操作 | 液晶中文面板，多组参数，故障代码直读 |
| 使用环境 | -10℃～+40℃；海拔 ≤ 1000m（以上降容）；无导电粉尘及腐蚀气体 |
二、选型对照表
| 对比项 | 变频柜（本产品） | 软启动柜 | 直接启动 |
| 功能定位 | 连续无级调速 + 软启动 | 仅软启动软停 | 直接全压启动 |
| 调速能力 | 0～500Hz 连续可调 | 无 | 无 |
| 节能效果 | 风机泵类节能 20%～50% | 无 | 无 |
| 启动电流 | ≤1.5 Ie | 1.5～4 Ie | 6～8 Ie |
| 成本 | 较高 | 中 | 低 |
| 适用场合 | 需调速、节能、工艺流量压力调节的风机水泵等 | 仅需软启动不调速 | 小功率不频繁启停 |
三、适用工况与负载
| 典型负载 | 风机、水泵、输送机、提升机、空压机、挤压机、卷绕机等需调速场合 |
| 推荐行业 | 暖通空调、给排水、冶金、化工、纺织、造纸、建材 |
| 典型工况 | 需恒压供水、风量调节、工艺速度同步、节能降耗与软启动一体化 |
| 不适用工况 | 仅需软启动不需调速（可选软启动柜更经济）、强腐蚀/高湿/易燃易爆环境（需定制） |
四、内置保护与质保说明
内置保护：过流保护、过载保护、过压/欠压保护、缺相保护、接地故障保护、IGBT 过热保护、输出短路保护、通讯故障保护。
出厂检测：每台柜体出厂前完成带电测试与参数校验，附出厂检验报告与接线图。
质保政策：整机自发货之日起质保 18 个月，功率模块质保 12 个月；质保期内非人为损坏免费维修或更换。
技术服务：提供现场调试、参数设定、操作培训与长期技术支持，可按需配置谐波抑制（输入电抗器/EMC 滤波器）与制动单元。
选型咨询：请提供电机功率、额定电压、负载类型、调速范围与控制要求。咨询热线：13379068628。
