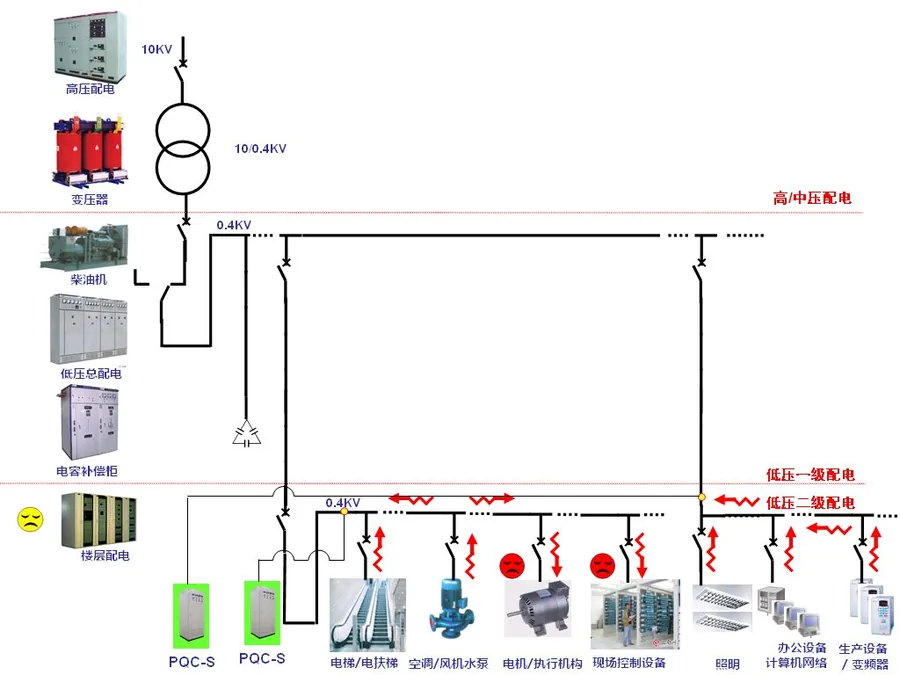

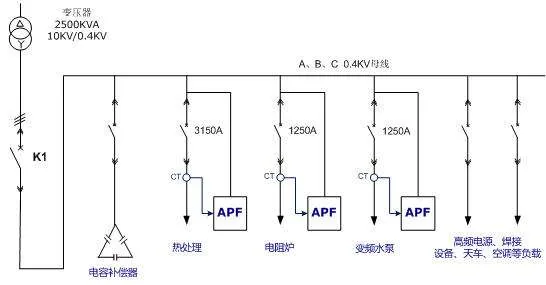

高压动态无功补偿装置用在6kV、10kV、27.5kV、35kV这些需要无功补偿和谐波治理的电力系统里。原理是把大容量电抗器、电容器、放电线圈和无感电阻组合成LC滤波回路——单调谐回路加高通滤波回路——然后并联到谐波源旁边。回路参数根据现场的谐波成份、谐波大小和无功需求，经过仿真计算确定，让装置对谐波呈现一个低阻抗通道，谐波电流被"吸"进装置里，不再流窜到电网。与此同时，对50Hz基波来说这套回路又是容性的，正好向系统送无功，功率因数同步提上去。

装置组成与结构

• 滤波电容器：多台单元组成电容器组，单台采用单相结构便于分相调谐，全膜复合介质，损耗小、温升低；
• 串联电抗器：单相干式空芯结构，电感值±5%连续可调，一字形或品字形水平安装；
• 结构形式：柜式或构架式两种，构架式整套装置用围栏隔离，适合户外大容量场合；
• 控制方式：人工与自动双模式，微机综合自动保护装置实时跟踪系统变化。

主要技术参数

运行特点

控制取样量取功率因数和无功功率两个物理量，运行中既保证系统稳定不震荡，又兼顾补偿效果。投切采用自动寻优加过零投切：按无功功率预算匹配选电容器组，投切瞬间电压过零，涌流小，过补和投切震荡这两个老大难问题能有效避免。监测功能比较完备，三相电压电流、有功无功、功率因数、电容器电流、零序电流、电网频率、柜温都在监测范围内，电容器投切状态实时显示在中文液晶屏上，现场维护人员随时能查，历史数据可以后台调阅，也支持GPRS远程读取。
