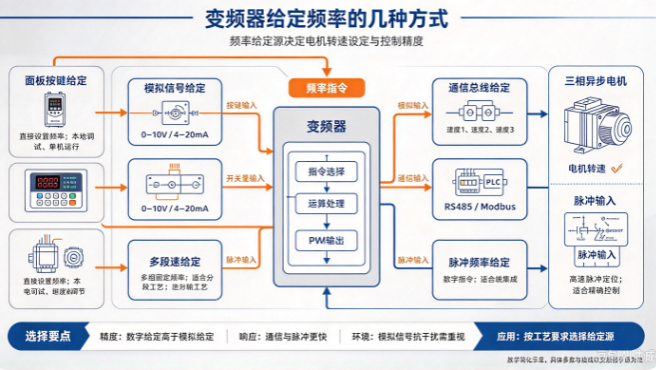

变频柜频率给定方式

变频柜的频率给定方式决定了调速系统的操作便利性和控制精度。陕西赛维智信科技有限公司根据多年经验，详细讲解变频柜常用的几种频率给定方式。

一、面板给定

面板给定是最简单的频率给定方式，通过变频柜操作面板上的电位器或按键直接设定频率。

优点：操作简单，成本低，不需要额外接线。

缺点：操作人员必须到柜前操作，无法远程控制；电位器容易磨损，精度不高。

适合：小型设备、不经常调整频率的场合。

二、模拟量给定

模拟量给定通过外部信号控制频率，常用信号有：

1. 0-10V电压信号：控制精度高，抗干扰能力一般

2. 4-20mA电流信号：抗干扰能力强，适合远距离传输

3. 0-20mA电流信号：应用较少

模拟量给定可以接电位器、传感器、PLC模拟量输出模块等。

优点：可以远程控制，信号连续可调。

缺点：信号容易受干扰，需要屏蔽线；模拟量模块有精度误差。

三、通讯给定

通讯给定通过通讯总线向变频柜发送频率指令，常用通讯方式有：

1. Modbus RTU：基于RS485，应用最广泛

2. PROFINET：实时性好，适合复杂自动化系统

3. EtherNet/IP：北美常用

通讯给定的优点是：

1. 抗干扰能力强，不受模拟量信号衰减影响

2. 可以同时读取变频器状态参数（电流、电压、故障码等）

3. 接线简单，一根通讯线可挂多台变频器

缺点是需要编程，对维护人员要求高。

四、多段速给定

多段速给定通过几个开关量端子的组合，预先设定多段固定频率。一般有3段、7段、15段速。

优点：简单可靠，不需要模拟量模块；适合固定转速的工艺。

缺点：只能选择预设的几段速度，不能连续调节。

五、频率给定方式选择

选择变频柜频率给定方式时要考虑：

1. 是否需要远程控制：需要选模拟量或通讯

2. 控制精度要求：精度高选通讯或0-10V

3. 现场干扰情况：干扰大选通讯或4-20mA

4. 系统规模：多台变频器选通讯，节省布线

5. 成本预算：简单系统选面板或多段速

陕西赛维智信科技有限公司专业设计制造变频柜，可根据用户系统需求配置最合适的频率给定方式。
