西驰软启动柜改造实例：55kW引风机自耦降压改软启动

项目背景

本次改造的客户为一台 55kW 引风机电机，原先采用自耦降压启动方式。设备运行多年后问题逐渐暴露：启动时配电室灯光闪烁、对电网冲击明显，自耦变压器与切换接触器烧蚀频繁，年均故障停机三四次，每次都影响产线排产。客户希望在不更换主柜体的前提下，以较低的改造成本解决启动问题。

改造方案

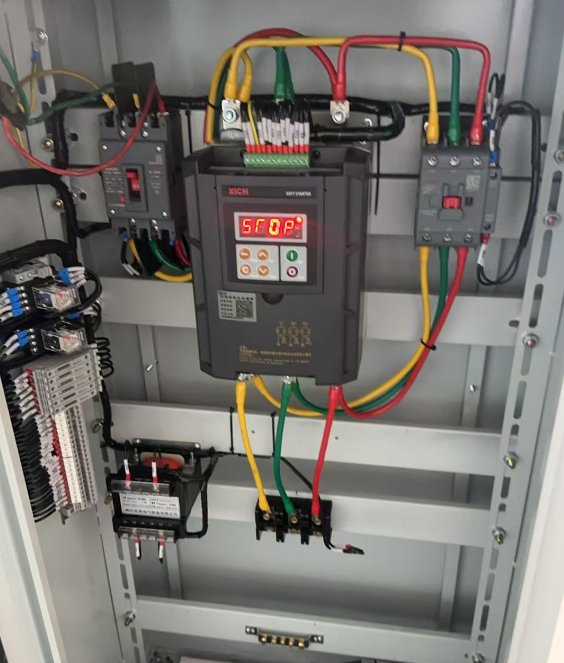

经过现场勘查，我们决定保留原柜体、主断路器与母排，拆除自耦变压器及切换回路，加装一台西驰软启动器，并利用原柜内空间重新排布主回路与控制回路。软启动器采用带旁路的接线方式：启动完成后内置旁路吸合，电机转入工频运行，软启动器仅在启动阶段工作，发热量小、寿命长。改造后的柜内元器件布置、线号标识与接地处理如下图所示。

施工与调试要点

1. 主回路按软启动器说明书要求接入三相电源与电机出线，输入输出不可接反，接线端子按标准力矩紧固并做防松处理；

2. 控制回路保留原启停按钮与现场机旁信号，接入软启动器控制端子，实现远程/就地两种操作方式；

3. 参数整定：限流倍数设定为电机额定电流的 3 倍，斜坡启动时间 15 秒，结合负载特性反复试车，确认风机启动平稳无爬行、无二次电流冲击；

4. 调试完成后模拟过载、缺相、欠压等故障工况，验证保护动作可靠。

改造效果

改造后启动电流由原来的 6~7 倍额定电流降至 3 倍以内且平滑上升，配电室电压波动肉眼不可见；启动过程对风机、联轴器的机械冲击基本消除；自耦变压器与切换接触器退出运行后，该回路再未发生过启动环节故障。改造在一天内完成并投入运行，费用仅为整柜更换的三分之一左右。
